直螺紋滾絲機床的加工制作方法
作者：admin 發布日期：2016/2/16 10:12:04
直螺紋滾絲機加工直螺紋絲頭一次滾軋成型，螺紋光滑標準，機床操作簡便，安全可靠，并且能實現按調定的鋼筋直徑和螺紋長度自動倒車返離工件，搖至0位時能自動停車。本機床采用內給冷卻液裝置，加工一種規格鋼筋，只需調定一次滾絲頭，啟動一次開關，便能連續加工大量絲頭，結構緊湊，性能可靠，操作非常簡便，大大提高了工作效率。鋼筋直螺紋滾絲機主要用于建筑工程帶肋鋼滾軋直螺紋絲頭，是實現鋼筋連接的關鍵設備。可加工直徑16-40mm的HRB335和HRB400級帶肋鋼筋。

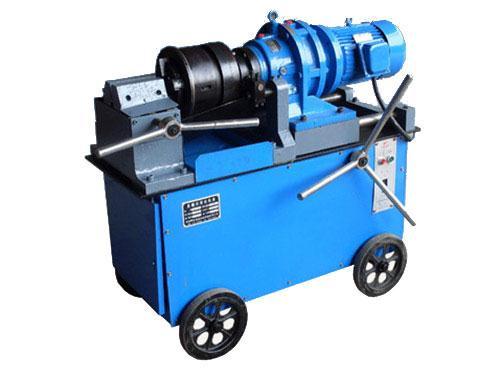

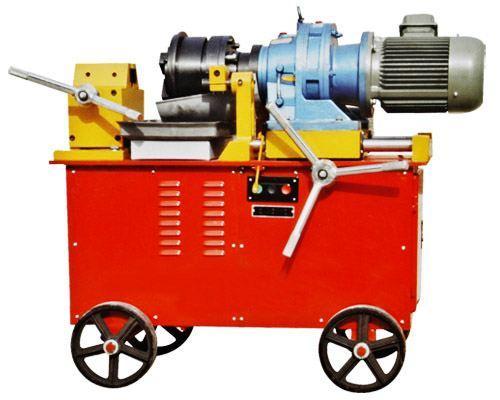

陜西鋼筋直螺紋滾絲機結構：GS－40型鋼筋直螺紋滾絲機，由機架、夾緊鉗、導軌、滑板、擺線針輪減速機、剝肋滾軋頭、進給機構、自動開合機構、行程限位機構、冷卻系統、電器控制箱、控制系統等部分組成。
鋼筋直螺紋滾絲機主要技術參數
1．滾絲機加工鋼筋直徑范圍：φ16-φ40mm
2．主電機功率：4.0 KW
3．配用電源：三相380V 50Hz
4．主軸轉速：40-62r／min
5．螺紋最大加工長度：150mm（可定做至300mm）
6．重量：490kg
